LK 840 ThermoMix® 2.0

LK 840 ThermoMix® 2.0

  • Низький внутрішній витік
  • Можна легко моторизувати
  • Широкий асортимент

LK 840 ThermoMix® 2.0 – це 3-ходовий байпасний клапан, який може використовуватися як змішувальний або перероз- подільний клапан у системі опалення. Клапан є придатним для моторизації та може оснащуватися ізоля...

Читати далі

LK 840 ThermoMix® 2.0

  • Статті
  • Детальна інформація
  • Документація
  • Відео
  • Запасні Частини І Допоміжні Приладдя

Статті

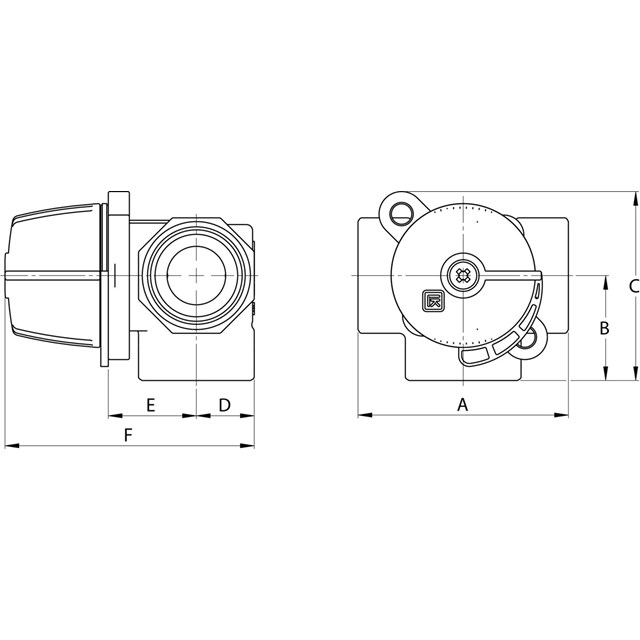

LK 840 2.0 – внутрішня різьба

LK 840 2.0 – внутрішня різьба 8 статті

Артикул Розмір Kvs м³/год A мм B мм C мм D мм E мм F мм Маса, кг Об'ємне креслення Список статей
181908 Rp ½" 0.6 70 35 69 18 29 81 0.5
181910 Rp ½" 1.6 70 35 69 18 29 81 0.5
181911 Rp ½" 2.5 70 35 69 18 29 81 0.5
181912 Rp ¾" 4.0 70 35 69 18 29 81 0.5
181913 Rp ¾" 6.3 70 35 69 18 29 81 0.5
181914 Rp 1" 6.3 70 35 69 20 29 83 0.5
181915 Rp 1" 10.0 70 35 69 20 29 83 0.5
181916 Rp 1¼" 16.0 84 42 77 24 32 90 0.8

181908

Розмір Rp ½"
Kvs м³/год 0.6
A мм 70
B мм 35
C мм 69
D мм 18
E мм 29
F мм 81
Маса, кг 0.5
Об'ємне креслення
Список статей

181910

Розмір Rp ½"
Kvs м³/год 1.6
A мм 70
B мм 35
C мм 69
D мм 18
E мм 29
F мм 81
Маса, кг 0.5
Об'ємне креслення
Список статей

181911

Розмір Rp ½"
Kvs м³/год 2.5
A мм 70
B мм 35
C мм 69
D мм 18
E мм 29
F мм 81
Маса, кг 0.5
Об'ємне креслення
Список статей

181912

Розмір Rp ¾"
Kvs м³/год 4.0
A мм 70
B мм 35
C мм 69
D мм 18
E мм 29
F мм 81
Маса, кг 0.5
Об'ємне креслення
Список статей

181913

Розмір Rp ¾"
Kvs м³/год 6.3
A мм 70
B мм 35
C мм 69
D мм 18
E мм 29
F мм 81
Маса, кг 0.5
Об'ємне креслення
Список статей

181914

Розмір Rp 1"
Kvs м³/год 6.3
A мм 70
B мм 35
C мм 69
D мм 20
E мм 29
F мм 83
Маса, кг 0.5
Об'ємне креслення
Список статей

181915

Розмір Rp 1"
Kvs м³/год 10.0
A мм 70
B мм 35
C мм 69
D мм 20
E мм 29
F мм 83
Маса, кг 0.5
Об'ємне креслення
Список статей

181916

Розмір Rp 1¼"
Kvs м³/год 16.0
A мм 84
B мм 42
C мм 77
D мм 24
E мм 32
F мм 90
Маса, кг 0.8
Об'ємне креслення
Список статей

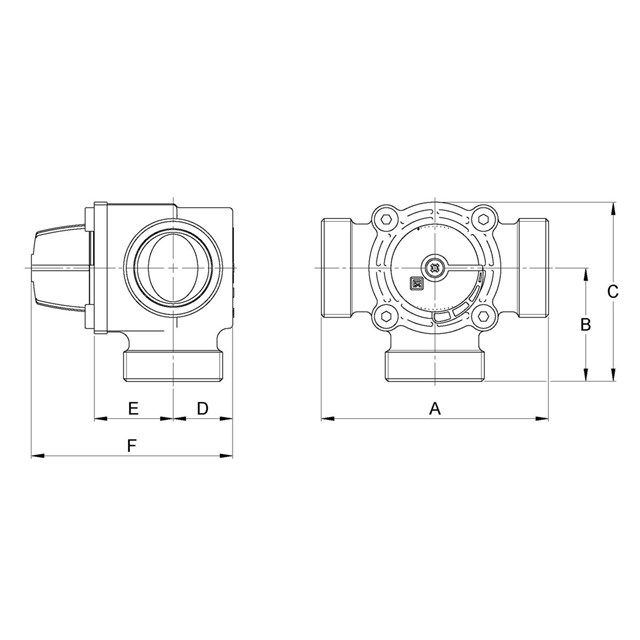

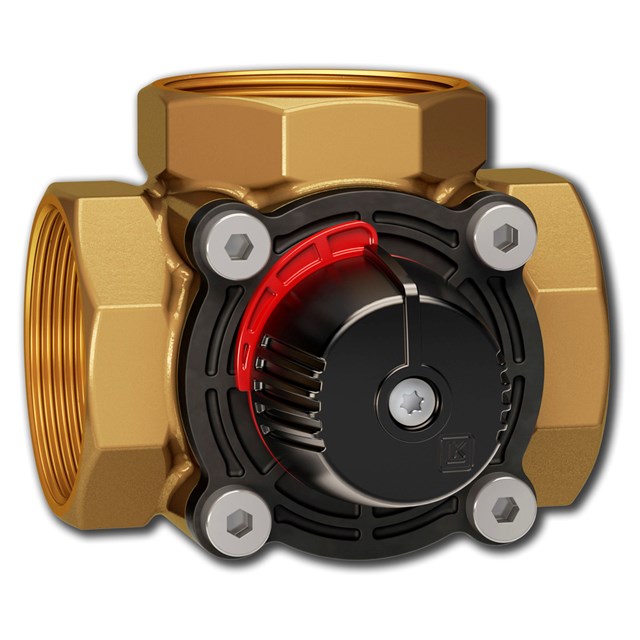

LK 840 2.0 – внутрішня різьба - 1½", 2"

LK 840 2.0 – внутрішня різьба - 1½", 2" 2 статті

Артикул Розмір Kvs м³/год A мм B мм C мм D мм E мм F мм Маса, кг Об'ємне креслення Список статей
181917 Rp 1½" 25.0 106 53 88 33 43 110 1.4
181918 Rp 2" 40.0 106 53 88 33 43 110 1.6

181917

Розмір Rp 1½"
Kvs м³/год 25.0
A мм 106
B мм 53
C мм 88
D мм 33
E мм 43
F мм 110
Маса, кг 1.4
Об'ємне креслення
Список статей

181918

Розмір Rp 2"
Kvs м³/год 40.0
A мм 106
B мм 53
C мм 88
D мм 33
E мм 43
F мм 110
Маса, кг 1.6
Об'ємне креслення
Список статей

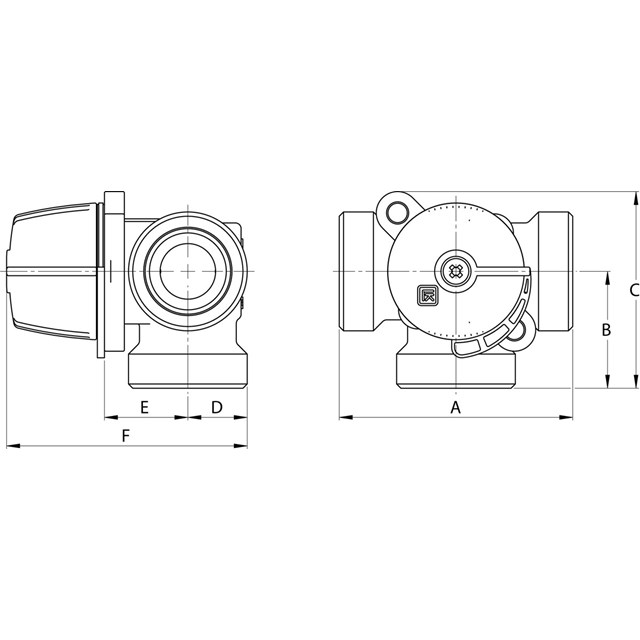

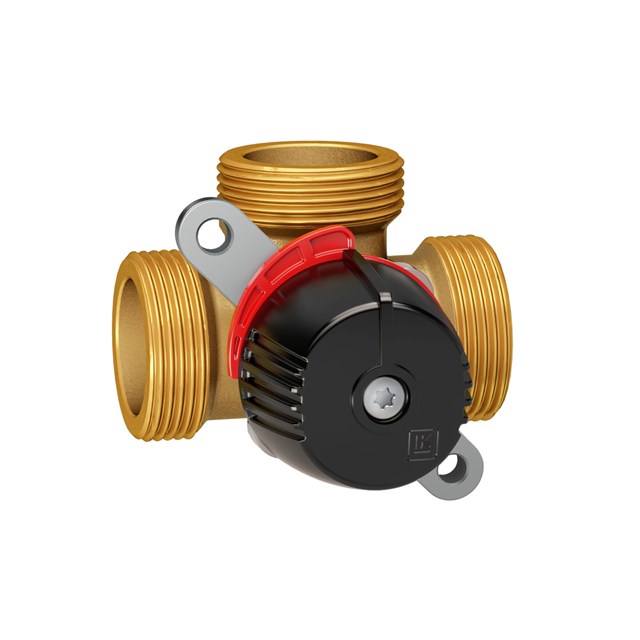

LK 840 2.0 – зовнішня різьба

LK 840 2.0 – зовнішня різьба 5 статті

Артикул Розмір Kvs м³/год A мм B мм C мм D мм E мм F мм Маса, кг Об'ємне креслення Список статей
181919 G ¾" 2.5 80 40 74 18 29 81 0.6
181920 G 1" 4.0 80 40 74 18 29 81 0.6
181921 G 1" 6.3 80 40 74 18 29 81 0.6
181922 G 1¼" 10.0 82 41 75 20 29 83 0.6
181923 G 1½" 16.0 84 42 77 24 32 90 0.8

181919

Розмір G ¾"
Kvs м³/год 2.5
A мм 80
B мм 40
C мм 74
D мм 18
E мм 29
F мм 81
Маса, кг 0.6
Об'ємне креслення
Список статей

181920

Розмір G 1"
Kvs м³/год 4.0
A мм 80
B мм 40
C мм 74
D мм 18
E мм 29
F мм 81
Маса, кг 0.6
Об'ємне креслення
Список статей

181921

Розмір G 1"
Kvs м³/год 6.3
A мм 80
B мм 40
C мм 74
D мм 18
E мм 29
F мм 81
Маса, кг 0.6
Об'ємне креслення
Список статей

181922

Розмір G 1¼"
Kvs м³/год 10.0
A мм 82
B мм 41
C мм 75
D мм 20
E мм 29
F мм 83
Маса, кг 0.6
Об'ємне креслення
Список статей

181923

Розмір G 1½"
Kvs м³/год 16.0
A мм 84
B мм 42
C мм 77
D мм 24
E мм 32
F мм 90
Маса, кг 0.8
Об'ємне креслення
Список статей

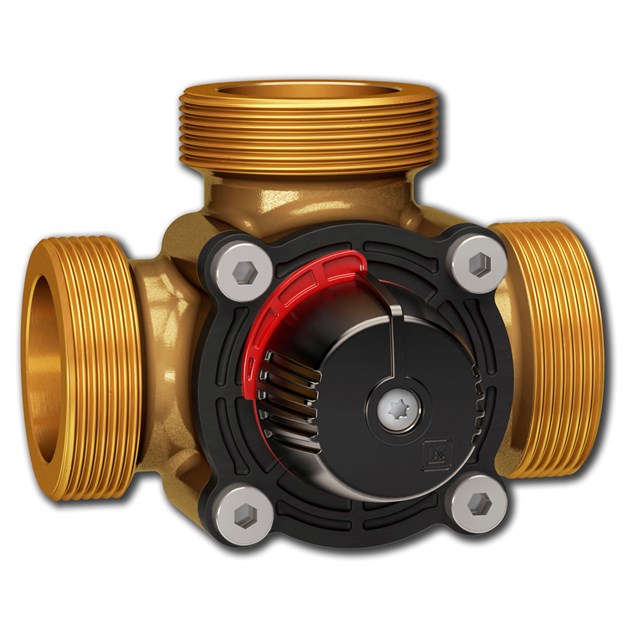

LK 840 2.0 – зовнішня різьба - 2"

LK 840 2.0 – зовнішня різьба - 2" 3 статті

Артикул Розмір Kvs м³/год A мм B мм C мм D мм E мм F мм Маса, кг Об'ємне креслення Список статей
181924 G 2" 25.0 124 62 97 33 43 110 1.4
181925 G 2" 32.0 124 62 97 33 43 110 1.4
181926 G 2" 45.0 124 62 97 33 43 110 1.4

181924

Розмір G 2"
Kvs м³/год 25.0
A мм 124
B мм 62
C мм 97
D мм 33
E мм 43
F мм 110
Маса, кг 1.4
Об'ємне креслення
Список статей

181925

Розмір G 2"
Kvs м³/год 32.0
A мм 124
B мм 62
C мм 97
D мм 33
E мм 43
F мм 110
Маса, кг 1.4
Об'ємне креслення
Список статей

181926

Розмір G 2"
Kvs м³/год 45.0
A мм 124
B мм 62
C мм 97
D мм 33
E мм 43
F мм 110
Маса, кг 1.4
Об'ємне креслення
Список статей

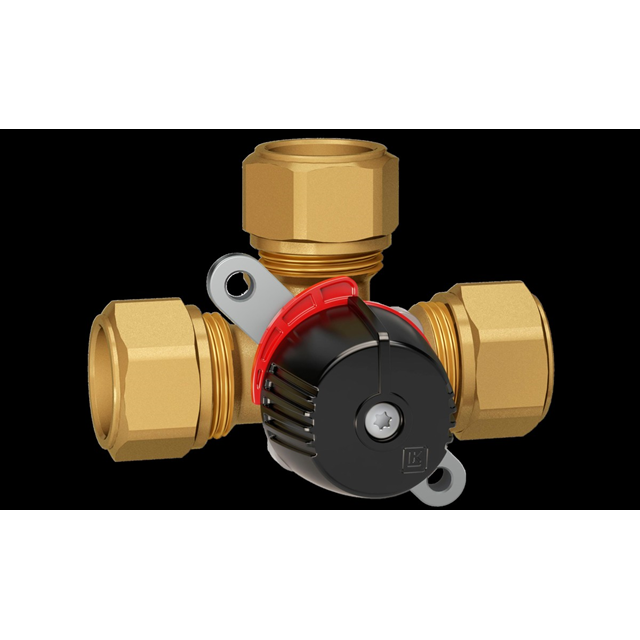

LK 840 2.0 – з'єднувач із обтискним кільцем

LK 840 2.0 – з'єднувач із обтискним кільцем 1 artikel

Артикул Розмір Kvs м³/год A мм B мм C мм D мм E мм F мм Маса, кг Об'ємне креслення Список статей
181932 28 мм 6.3 120 60 94 18 29 81 0.7

181932

Розмір 28 мм
Kvs м³/год 6.3
A мм 120
B мм 60
C мм 94
D мм 18
E мм 29
F мм 81
Маса, кг 0.7
Об'ємне креслення
Список статей

Інші розміри – за замовленням.

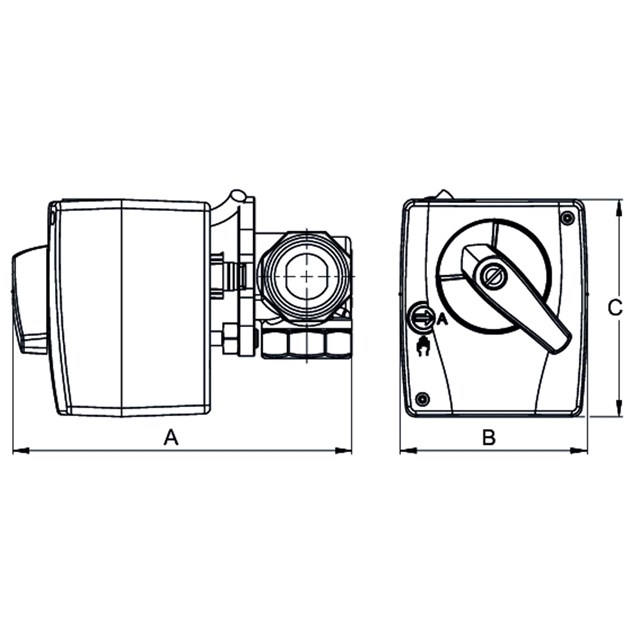

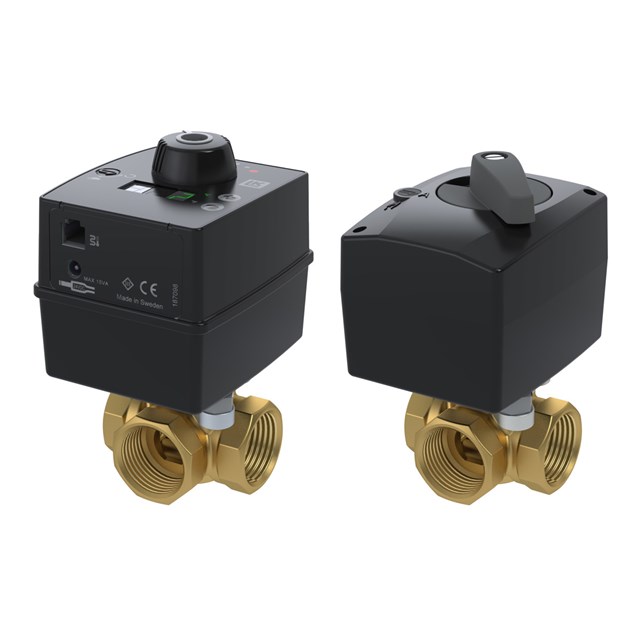

LK 840 Set - внутрішня різьба- LK 950 / LK 100 SmartComfort CT

LK 840 Set - внутрішня різьба- LK 950 / LK 100 SmartComfort CT 5 статті

Артикул Виконання Розмір Kvs м³/год A мм B мм C мм Маса, кг Об'ємне креслення Список статей
182759 LK 950 (180759) Rp ¾" 6.3 143 80 93 1
182760 LK 950 (180759) Rp 1" 6.3 145 80 93 1
182761 LK 950 (180759) Rp 1" 10.0 145 80 93 1
182762 LK 100 (181242) Rp ¾" 6.3 149 84 97 1
182763 LK 100 (181242) Rp 1" 10.0 151 84 97 1

182759

Виконання LK 950 (180759)
Розмір Rp ¾"
Kvs м³/год 6.3
A мм 143
B мм 80
C мм 93
Маса, кг 1
Об'ємне креслення
Список статей

182760

Виконання LK 950 (180759)
Розмір Rp 1"
Kvs м³/год 6.3
A мм 145
B мм 80
C мм 93
Маса, кг 1
Об'ємне креслення
Список статей

182761

Виконання LK 950 (180759)
Розмір Rp 1"
Kvs м³/год 10.0
A мм 145
B мм 80
C мм 93
Маса, кг 1
Об'ємне креслення
Список статей

182762

Виконання LK 100 (181242)
Розмір Rp ¾"
Kvs м³/год 6.3
A мм 149
B мм 84
C мм 97
Маса, кг 1
Об'ємне креслення
Список статей

182763

Виконання LK 100 (181242)
Розмір Rp 1"
Kvs м³/год 10.0
A мм 151
B мм 84
C мм 97
Маса, кг 1
Об'ємне креслення
Список статей

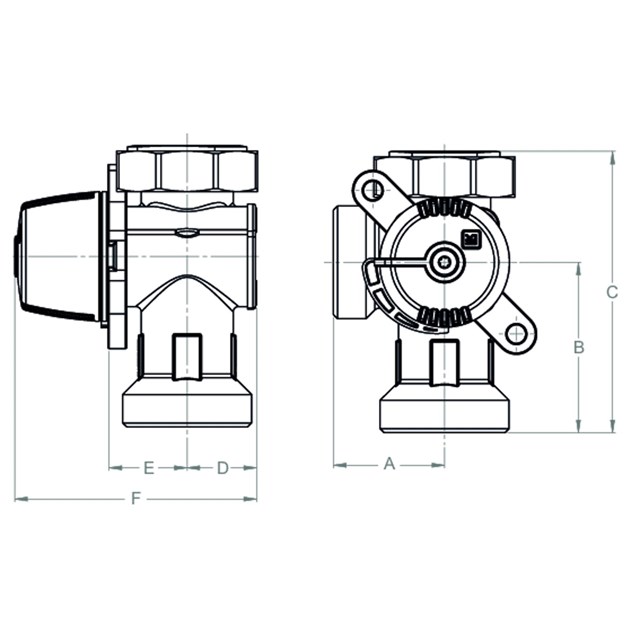

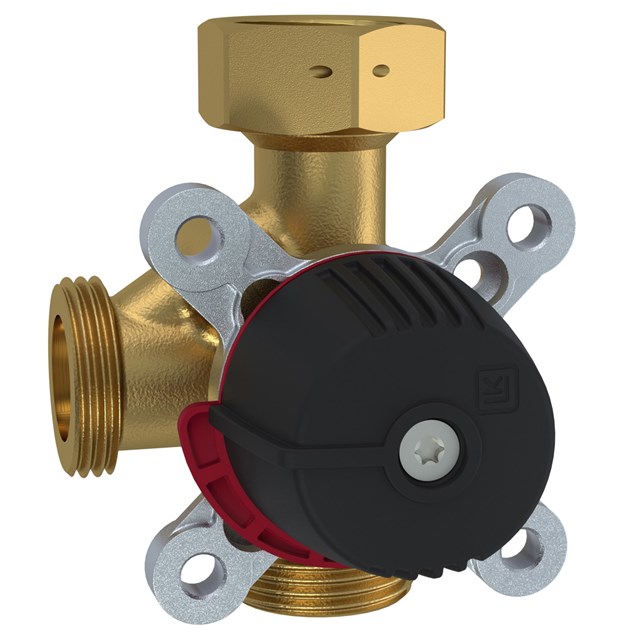

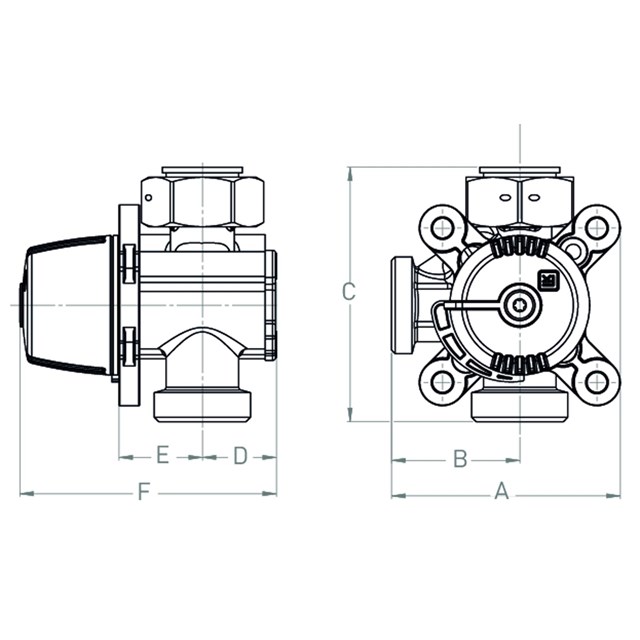

LK 850 HG - Зовнішня різьба / Накидна гайка

LK 850 HG - Зовнішня різьба / Накидна гайка 1 artikel

Артикул Розмір Kvs м³/год A мм B мм C мм D мм E мм F мм Маса, кг Об'ємне креслення Список статей
182765 G 1" x G 1" x Rp 1" Накидна гайка 6.3 - 10.0 78,5 44 88 25.4 28,6 88,1 0.7

182765

Розмір G 1" x G 1" x Rp 1" Накидна гайка
Kvs м³/год 6.3 - 10.0
A мм 78,5
B мм 44
C мм 88
D мм 25.4
E мм 28,6
F мм 88,1
Маса, кг 0.7
Об'ємне креслення
Список статей

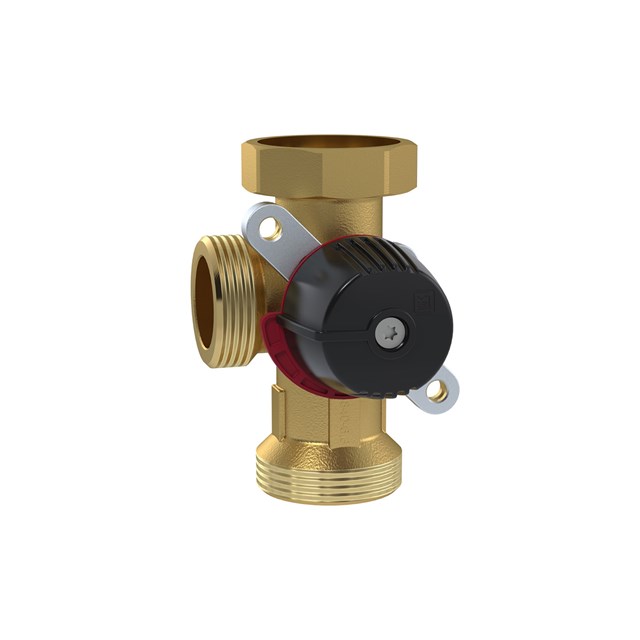

LK 840 HG - Зовнішня різьба / Накидна гайка

LK 840 HG - Зовнішня різьба / Накидна гайка 2 статті

Артикул Розмір Kvs м³/год A мм B мм C мм D мм E мм F мм Маса, кг Об'ємне креслення Список статей
182766 G 1½” x G 1¼” x Rp 1½” Накидна гайка 6.3 41 63 104 25.6 28,8 89 0.7
182767 G 1½” x G 1¼” x Rp 1½” Накидна гайка 10.0 41 63 104 25.6 28,8 89 0.7

182766

Розмір G 1½” x G 1¼” x Rp 1½” Накидна гайка
Kvs м³/год 6.3
A мм 41
B мм 63
C мм 104
D мм 25.6
E мм 28,8
F мм 89
Маса, кг 0.7
Об'ємне креслення
Список статей

182767

Розмір G 1½” x G 1¼” x Rp 1½” Накидна гайка
Kvs м³/год 10.0
A мм 41
B мм 63
C мм 104
D мм 25.6
E мм 28,8
F мм 89
Маса, кг 0.7
Об'ємне креслення
Список статей

Детальна інформація

Опис продукту

LK 840 ThermoMix® 2.0 – це 3-ходовий байпасний клапан, який може використовуватися як змішувальний або перероз- подільний клапан у системі опалення.
Клапан є придатним для моторизації та може оснащуватися ізоляцією. Щоб отримати більше інформації, дивіться листок опису виробу щодо ізоляції.

Компактний дизайн і восьмигранний захват під ключ роблять монтаж значно більш простим, насамперед у важкодоступних місцях. Клапан можна встановлювати у різних положеннях, а LK 840 ThermoMix® 2.0 можна легко пристосувати до право- чи лівосторонього монтажу.

Клапан не потребує технічного обслуговування, але змонтований вузол слід регулярно перевіряти.

Технічні дані

Кут повороту: 90°
Макс. робочий тиск: 1,0 MPa (10 bar)
Робоча температура: Мін. 5°C / макс. 110°C (120°C на корот-
кий проміжок часу)
Температура навколишнього середовища: Мін. 5°C / макс. 60 °C
Стандарт різьби: Rp - внутрішня різьба, G - зовнішня різьба
Середовище: Суміш вода-гліколь, макс. 50% Домішка етилового спирту, макс. 30%
Матеріал, корпус клапана: Латунь EN 12165 CW617N
Матеріал, внутрішня кришка: Композит ПФС (поліфеніленсульфід)
Матеріал, зовнішня кришка: Алюміній DN 15-32, Композит DN 40-50
Матеріал, заслінка/вал: Латунь EN 12165 CW617N
Матеріал, ущіль- нення: EPDM

* Подвійний момент, якщо клапан застосовується як перероз-подільний.

Додатки

LK 840 ThermoMix® 2.0
LK 840 ThermoMix® 2.0

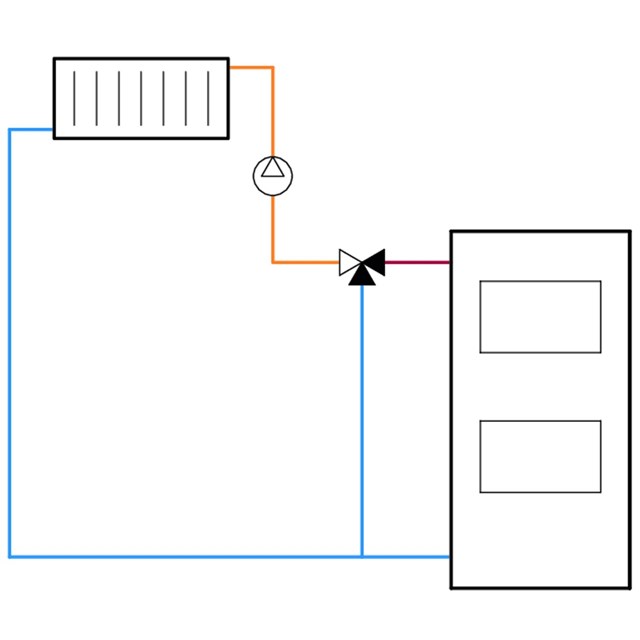

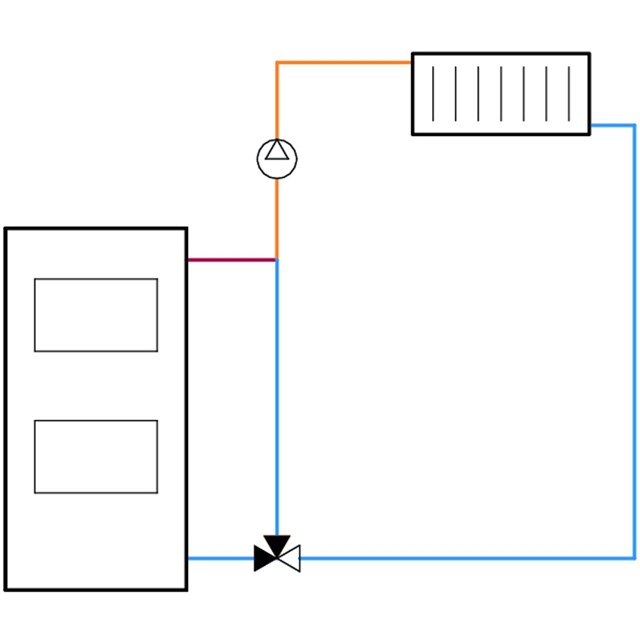

Технічні схеми

LK 840 ThermoMix® 2.0

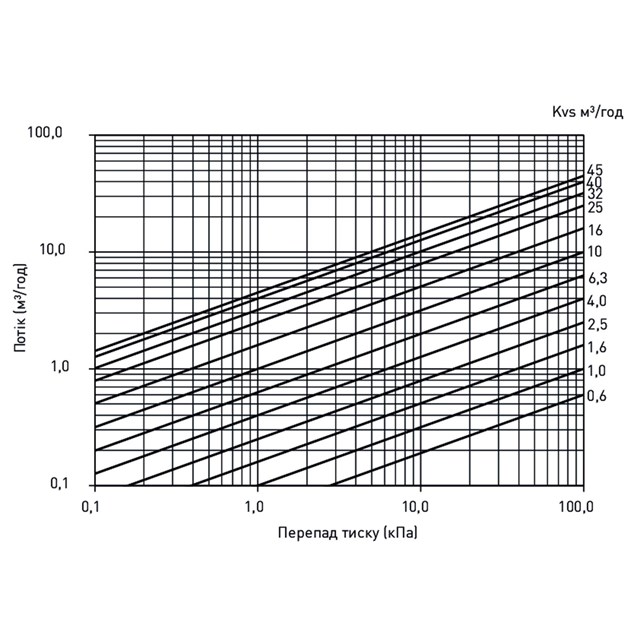

ГРАФІК ПОТУЖНОСТІ

LK 840 ThermoMix® 2.0

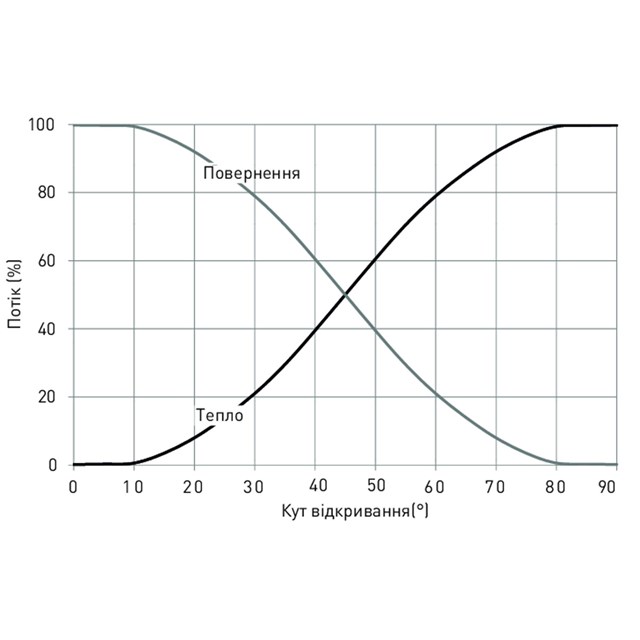

ХАРАКТЕРИСТИКИ КЛАПАНА

Документація

Паспорти продукції

LK 840 ThermoMix® 2.0

Сертифікат/Тип схвалення

CE Declaration of Conformity - LK 830, LK 831, LK 840, LK 841, LK 842

Сертифікат/Тип схвалення

CE Declaration of Conformity - 830, 831, 840, 841, 842, 845, 846.pdf

Посібник із використання

840 ThermoMix 2.0 - Instruction_248059

Посібник із використання

840 ThermoMix 2.0 DN 40_50 - Instruction_248060

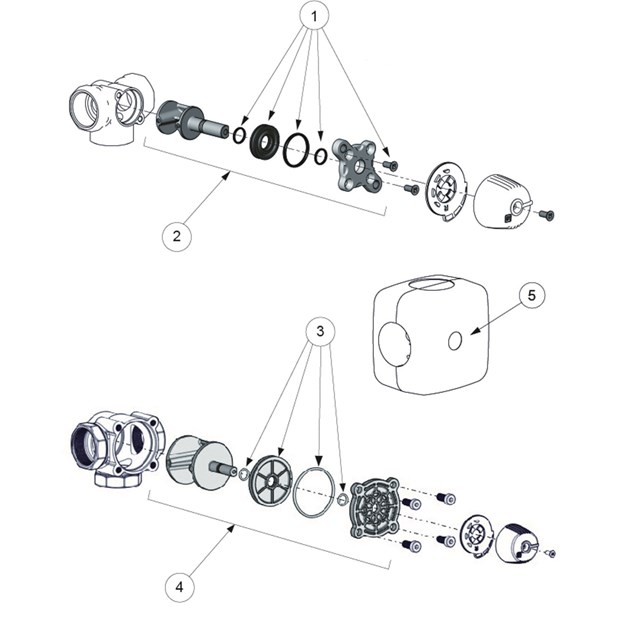

Запасні Частини І Допоміжні Приладдя

Артикул № Артикул Позиція
187187 Комплект ущільнювачів 840/841 DN 15-20 1
187188 Комплект ущільнювачів 840/841 DN 25 1
187197 Комплект ущільнювачів 840/841 2.0, DN 32 1
187190 Комплект запчастин 840 DN 15-20 2
187191 Комплект запчастин 840 DN 25 2
187192 Комплект запчастин 840 DN 32 2
187189 Комплект ущільнювачів 840/841 2.0, DN 40-50 3
187193 Комплект запчастин 840 DN 40-50 4
187107 Ізоляція, DN 15-20 5
187108 Ізоляція, DN 25-32 5

Відео

LK 840 ThermoMix® 2.0 - Rotation of slide
LK 840 ThermoMix 2.0 & LK 950 Valve Actuator - Installation Guide
LK 840 ThermoMix® 2.0 - Overview
LK 840 2.0 - Mounting of the slide
