LK 551 HydroMix

LK 551 HydroMix

  • Функція протиопікового захисту
  • Налаштування температури

LK 551 HydroMix – це асиметричний змішувальний клапан для системи горячого водопостачання і опалення. Змішувальний клапан має термостатичний елемент, який регулює подачу холодної і гарячої води для того щоб дос...

Читати далі

LK 551 HydroMix

  • Статті
  • Детальна інформація
  • Документація
  • Відео
  • Запасні Частини І Допоміжні Приладдя

Статті

LK 551 - внутрішня різьба

LK 551 - внутрішня різьба 7 статті

Артикул Розмір Kvs м³/год A мм B мм C мм D мм Позначення CO₂-EQ. (Kg) Маса, кг Об'ємне креслення Список статей
181616 Rp ½" 1,5 70 99 43,5 45 25 - 45 °C 0 0,5
181617 Rp ¾" 1,6 70 99 43,5 45 25 - 45 °C 0 0,5
181455 Rp ½" 1,5 70 99 43,5 45 35 - 65 °C 0 0,5
181486 Rp ¾" 1,6 70 99 43,5 45 35 - 65 °C 0 0,5
182203 Rp 1" 3,5 84 121 62 55 10 - 30 °C 0 0,9
182204 Rp 1" 4,2 84 121 62 55 25 - 45 °C 0 0,9
182205 Rp 1" 3,5 84 121 62 55 35 - 65 °C 0 0,9

181616

Розмір Rp ½"
Kvs м³/год 1,5
A мм 70
B мм 99
C мм 43,5
D мм 45
Позначення 25 - 45 °C
CO₂-EQ. (Kg) 0
Маса, кг 0,5
Об'ємне креслення
Список статей

181617

Розмір Rp ¾"
Kvs м³/год 1,6
A мм 70
B мм 99
C мм 43,5
D мм 45
Позначення 25 - 45 °C
CO₂-EQ. (Kg) 0
Маса, кг 0,5
Об'ємне креслення
Список статей

181455

Розмір Rp ½"
Kvs м³/год 1,5
A мм 70
B мм 99
C мм 43,5
D мм 45
Позначення 35 - 65 °C
CO₂-EQ. (Kg) 0
Маса, кг 0,5
Об'ємне креслення
Список статей

181486

Розмір Rp ¾"
Kvs м³/год 1,6
A мм 70
B мм 99
C мм 43,5
D мм 45
Позначення 35 - 65 °C
CO₂-EQ. (Kg) 0
Маса, кг 0,5
Об'ємне креслення
Список статей

182203

Розмір Rp 1"
Kvs м³/год 3,5
A мм 84
B мм 121
C мм 62
D мм 55
Позначення 10 - 30 °C
CO₂-EQ. (Kg) 0
Маса, кг 0,9
Об'ємне креслення
Список статей

182204

Розмір Rp 1"
Kvs м³/год 4,2
A мм 84
B мм 121
C мм 62
D мм 55
Позначення 25 - 45 °C
CO₂-EQ. (Kg) 0
Маса, кг 0,9
Об'ємне креслення
Список статей

182205

Розмір Rp 1"
Kvs м³/год 3,5
A мм 84
B мм 121
C мм 62
D мм 55
Позначення 35 - 65 °C
CO₂-EQ. (Kg) 0
Маса, кг 0,9
Об'ємне креслення
Список статей
LK 551 – внутрішня різьба

LK 551 – внутрішня різьба 14 статті

Артикул Розмір Kvs м³/год A мм B мм C мм D мм Позначення CO₂-EQ. (Kg) Маса, кг Об'ємне креслення Список статей
181618 G ½" 1,3 70 42,5 99 45 25 - 45 °C 1,05812226 0,4
181619 G ¾" 1,5 70 43,5 99 45 25 - 45 °C 1,13041636 0,5
181738 G ¾" 1,5 70 43,5 99 45 10 - 30 °C 1,13588699 0,5
181620 G 1" 1,6 70 43,5 99 45 25 - 45 °C 1,22956064 0,5
181452 G ½" 1,3 70 42,5 99 45 35 - 65 °C 0,98598737 0,4
181453 G ¾" 1,5 70 43,5 99 45 35 - 65 °C 1,05826417 0,5
181454 G 1" 1,6 70 43,5 99 45 35 - 65 °C 1,15652733 0,5
182736 G 1" 1,6 70 43,5 99 45 35 - 65 °C *, WRAS 1,13710835 0,5
182197 G 1" 3,5 84 62 121 55 10 - 30 °C 1,6516826 0,7
182198 G 1" 3,5 84 62 121 55 25 - 45 °C 1,78455881 0,7
182199 G 1" 3,5 84 62 121 55 35 - 65 °C 1,76249682 0,7
182200 G 1¼" 3,5 84 62 121 55 10 - 30 °C 1,99820827 0,8
182201 G 1¼" 4,2 84 62 121 55 25 - 45 °C 2,02107851 0,8
182202 G 1¼" 3,5 84 62 121 55 35 - 65 °C 1,99923391 0,8

181618

Розмір G ½"
Kvs м³/год 1,3
A мм 70
B мм 42,5
C мм 99
D мм 45
Позначення 25 - 45 °C
CO₂-EQ. (Kg) 1,05812226
Маса, кг 0,4
Об'ємне креслення
Список статей

181619

Розмір G ¾"
Kvs м³/год 1,5
A мм 70
B мм 43,5
C мм 99
D мм 45
Позначення 25 - 45 °C
CO₂-EQ. (Kg) 1,13041636
Маса, кг 0,5
Об'ємне креслення
Список статей

181738

Розмір G ¾"
Kvs м³/год 1,5
A мм 70
B мм 43,5
C мм 99
D мм 45
Позначення 10 - 30 °C
CO₂-EQ. (Kg) 1,13588699
Маса, кг 0,5
Об'ємне креслення
Список статей

181620

Розмір G 1"
Kvs м³/год 1,6
A мм 70
B мм 43,5
C мм 99
D мм 45
Позначення 25 - 45 °C
CO₂-EQ. (Kg) 1,22956064
Маса, кг 0,5
Об'ємне креслення
Список статей

181452

Розмір G ½"
Kvs м³/год 1,3
A мм 70
B мм 42,5
C мм 99
D мм 45
Позначення 35 - 65 °C
CO₂-EQ. (Kg) 0,98598737
Маса, кг 0,4
Об'ємне креслення
Список статей

181453

Розмір G ¾"
Kvs м³/год 1,5
A мм 70
B мм 43,5
C мм 99
D мм 45
Позначення 35 - 65 °C
CO₂-EQ. (Kg) 1,05826417
Маса, кг 0,5
Об'ємне креслення
Список статей

181454

Розмір G 1"
Kvs м³/год 1,6
A мм 70
B мм 43,5
C мм 99
D мм 45
Позначення 35 - 65 °C
CO₂-EQ. (Kg) 1,15652733
Маса, кг 0,5
Об'ємне креслення
Список статей

182736

Розмір G 1"
Kvs м³/год 1,6
A мм 70
B мм 43,5
C мм 99
D мм 45
Позначення 35 - 65 °C *, WRAS
CO₂-EQ. (Kg) 1,13710835
Маса, кг 0,5
Об'ємне креслення
Список статей

182197

Розмір G 1"
Kvs м³/год 3,5
A мм 84
B мм 62
C мм 121
D мм 55
Позначення 10 - 30 °C
CO₂-EQ. (Kg) 1,6516826
Маса, кг 0,7
Об'ємне креслення
Список статей

182198

Розмір G 1"
Kvs м³/год 3,5
A мм 84
B мм 62
C мм 121
D мм 55
Позначення 25 - 45 °C
CO₂-EQ. (Kg) 1,78455881
Маса, кг 0,7
Об'ємне креслення
Список статей

182199

Розмір G 1"
Kvs м³/год 3,5
A мм 84
B мм 62
C мм 121
D мм 55
Позначення 35 - 65 °C
CO₂-EQ. (Kg) 1,76249682
Маса, кг 0,7
Об'ємне креслення
Список статей

182200

Розмір G 1¼"
Kvs м³/год 3,5
A мм 84
B мм 62
C мм 121
D мм 55
Позначення 10 - 30 °C
CO₂-EQ. (Kg) 1,99820827
Маса, кг 0,8
Об'ємне креслення
Список статей

182201

Розмір G 1¼"
Kvs м³/год 4,2
A мм 84
B мм 62
C мм 121
D мм 55
Позначення 25 - 45 °C
CO₂-EQ. (Kg) 2,02107851
Маса, кг 0,8
Об'ємне креслення
Список статей

182202

Розмір G 1¼"
Kvs м³/год 3,5
A мм 84
B мм 62
C мм 121
D мм 55
Позначення 35 - 65 °C
CO₂-EQ. (Kg) 1,99923391
Маса, кг 0,8
Об'ємне креслення
Список статей

* Матеріал, корпус клапана: EN 12165 CW625N

LK 551 – з'єднувач із обтискним кільцем

LK 551 – з'єднувач із обтискним кільцем 11 статті

Артикул Розмір Kvs м³/год A мм B мм C мм D мм Позначення CO₂-EQ. (Kg) Маса, кг Об'ємне креслення Список статей
181621 15 mm 1,3 86,5 51 106 45 25 - 45 °C 1,14549601 0,4
181622 22 mm 1,6 85 52 106 45 25 - 45 °C 1,2464639 0,4
181523 15 mm 1,3 86,5 51 106 45 35 - 55 °C 1,06805993 0,5
181487 22 mm 1,6 85 52 106 45 35 - 55 °C 1,16887216 0,6
181456 15 mm 1,3 86,5 51 106 45 35 - 65 °C 1,07340344 0,5
182738 15 mm 1,3 86,5 51 106 45 35 - 65 °C *, WRAS 1,07721514 0,5
181457 22 mm 1,6 85 52 106 45 35 - 65 °C 1,1723013 0,6
182737 22 mm 1,6 85 52 106 45 35 - 65 °C *, WRAS 1,11163343 0,6
182206 28 mm 3,5 110 80 138 55 10 - 30 °C * 2,18532797 0,9
182207 28 mm 4,2 110 80 138 55 25 - 45 °C * 2,20838675 0,9
182208 28 mm 3,5 110 80 138 55 35 - 65 °C * 2,21129602 0,9

181621

Розмір 15 mm
Kvs м³/год 1,3
A мм 86,5
B мм 51
C мм 106
D мм 45
Позначення 25 - 45 °C
CO₂-EQ. (Kg) 1,14549601
Маса, кг 0,4
Об'ємне креслення
Список статей

181622

Розмір 22 mm
Kvs м³/год 1,6
A мм 85
B мм 52
C мм 106
D мм 45
Позначення 25 - 45 °C
CO₂-EQ. (Kg) 1,2464639
Маса, кг 0,4
Об'ємне креслення
Список статей

181523

Розмір 15 mm
Kvs м³/год 1,3
A мм 86,5
B мм 51
C мм 106
D мм 45
Позначення 35 - 55 °C
CO₂-EQ. (Kg) 1,06805993
Маса, кг 0,5
Об'ємне креслення
Список статей

181487

Розмір 22 mm
Kvs м³/год 1,6
A мм 85
B мм 52
C мм 106
D мм 45
Позначення 35 - 55 °C
CO₂-EQ. (Kg) 1,16887216
Маса, кг 0,6
Об'ємне креслення
Список статей

181456

Розмір 15 mm
Kvs м³/год 1,3
A мм 86,5
B мм 51
C мм 106
D мм 45
Позначення 35 - 65 °C
CO₂-EQ. (Kg) 1,07340344
Маса, кг 0,5
Об'ємне креслення
Список статей

182738

Розмір 15 mm
Kvs м³/год 1,3
A мм 86,5
B мм 51
C мм 106
D мм 45
Позначення 35 - 65 °C *, WRAS
CO₂-EQ. (Kg) 1,07721514
Маса, кг 0,5
Об'ємне креслення
Список статей

181457

Розмір 22 mm
Kvs м³/год 1,6
A мм 85
B мм 52
C мм 106
D мм 45
Позначення 35 - 65 °C
CO₂-EQ. (Kg) 1,1723013
Маса, кг 0,6
Об'ємне креслення
Список статей

182737

Розмір 22 mm
Kvs м³/год 1,6
A мм 85
B мм 52
C мм 106
D мм 45
Позначення 35 - 65 °C *, WRAS
CO₂-EQ. (Kg) 1,11163343
Маса, кг 0,6
Об'ємне креслення
Список статей

182206

Розмір 28 mm
Kvs м³/год 3,5
A мм 110
B мм 80
C мм 138
D мм 55
Позначення 10 - 30 °C *
CO₂-EQ. (Kg) 2,18532797
Маса, кг 0,9
Об'ємне креслення
Список статей

182207

Розмір 28 mm
Kvs м³/год 4,2
A мм 110
B мм 80
C мм 138
D мм 55
Позначення 25 - 45 °C *
CO₂-EQ. (Kg) 2,20838675
Маса, кг 0,9
Об'ємне креслення
Список статей

182208

Розмір 28 mm
Kvs м³/год 3,5
A мм 110
B мм 80
C мм 138
D мм 55
Позначення 35 - 65 °C *
CO₂-EQ. (Kg) 2,21129602
Маса, кг 0,9
Об'ємне креслення
Список статей

* Матеріал, корпус клапана: EN 12165 CW625N

LK 551 – з накидною гайкою

LK 551 – з накидною гайкою 2 статті

Артикул Розмір Kvs м³/год A мм B мм C мм D мм Позначення CO₂-EQ. (Kg) Маса, кг Розмір 2 Об'ємне креслення Список статей
182431 G 1¼" 3,5 84 62 121 55 25 - 45 °C 2,02634561 0,9
182820 G 1¼" 3,5 84 62 121 55 50 - 70 °C 2,05633606 0,9 Накидна гайка 1½”

182431

Розмір G 1¼"
Kvs м³/год 3,5
A мм 84
B мм 62
C мм 121
D мм 55
Позначення 25 - 45 °C
CO₂-EQ. (Kg) 2,02634561
Маса, кг 0,9
Розмір 2
Об'ємне креслення
Список статей

182820

Розмір G 1¼"
Kvs м³/год 3,5
A мм 84
B мм 62
C мм 121
D мм 55
Позначення 50 - 70 °C
CO₂-EQ. (Kg) 2,05633606
Маса, кг 0,9
Розмір 2 Накидна гайка 1½”
Об'ємне креслення
Список статей

Детальна інформація

Опис продукту

LK 551 HydroMix – це асиметричний змішувальний клапан для системи горячого водопостачання і опалення. Змішувальний клапан має термостатичний елемент, який регулює подачу холодної і гарячої води для того щоб досягти бажаної температури. Клапан має функцію захисту від опіків, який перекриває надходження гарячої води, якщо припинилася подача холодної води.

Стрілки на корпусі клапана вказують напрям потоку.
C = холодна вода, що надходить
H = гаряча вода, що надходить
M = змішана вода, що виходить

При монтажі у верхній частині котла/акумуляторного бака, оснащеного вбудованими водонагрівачами, даний клапан слід встановлювати з невеликим зазором між котлом/акумуляторним баком та самим клапаном щоб уникнути його неправильної роботи під впливом надмірної кількості тепла.

Ручка клапана призначена для встановлення необхідної температури. Захисна кришка запобігає ненавмисній зміні встановленого значення температури.

В умовах нормальної експлуатації клапан не вимагає ніякого технічного обслуговування. Регулярно контролюйте обладнання.

Технічні дані

Макс. робочий тиск: 1,0 МПa (10 бар)
Робоча температура: Мін. 5 °C / макс. 65 °C
Мін. 5 °C / макс. 95 °C
Температура суміші: Мін. 10°C / макс. 30°C (Макс. 65°C)
Мін. 25°C / макс. 45°C
Мін. 35°C / макс. 55°C
Мін. 35°C / макс. 65 °C
Стандарт різьби: Rp - внутрішня різьба, G - зовнішня різьба
Середовище 1: Суміш вода-гліколь, макс. 50% Домішка етилового спирту, макс. 30%
Матеріал, корпус клапана: Латунь EN 12165 CW617N
Стабільність температури: ±3 °C

Додатки

Технічні схеми

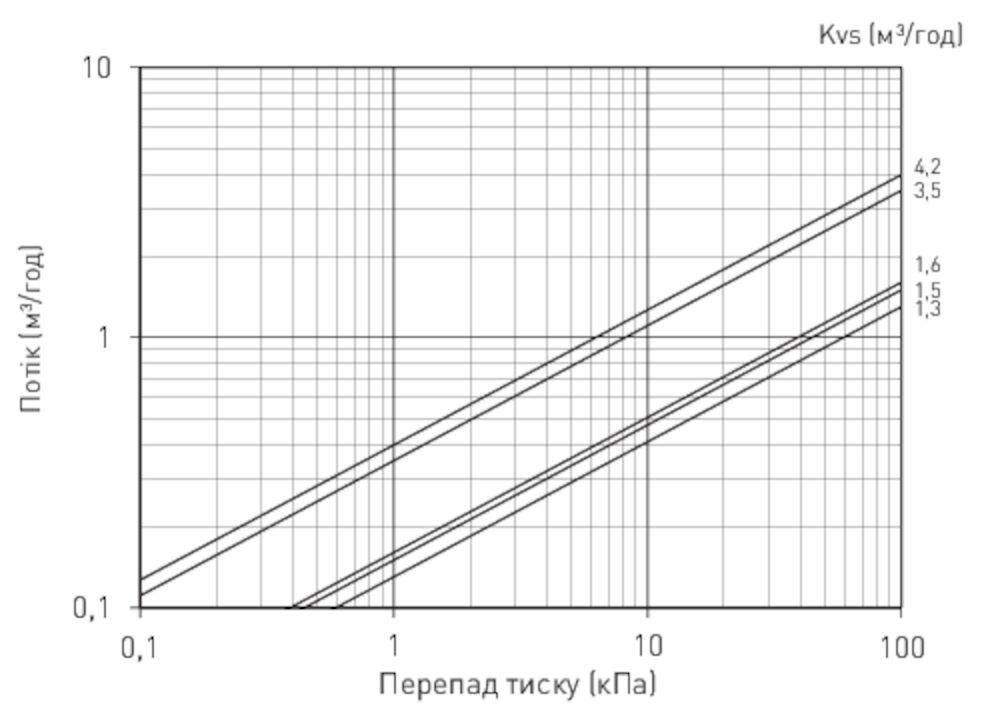

ГРАФІК ПОТУЖНОСТІ

Документація

Паспорти продукції

LK 551 HydroMix

Посібник із використання

551 HydroMix Connection kit - Instruction_148815

Посібник із використання

551 HydroMix H-kvs - Instruction_248138

Сертифікат/Тип схвалення

WRAS approval_551 HydroMix.pdf

Посібник із використання

551 HydroMix - Instruction_Wras_148752

Посібник із використання

551 HydroMix Repair kit - Instruction_148816

Посібник із використання

248398 LK 551 HydroMix Instruction

Посібник із використання

248382_LK 551 HydroMix_Sparepart_Instruction

Запасні Частини І Допоміжні Приладдя

Артикул № Артикул Позиція
095234 Комплект запчастин 551, 35 - 65 °C (Kvs 1,6) 1
095235 Комплект запчастин 551, 25-45°C 1
095236 Комплект запчастин 551, 35-55°C 1
095348 Комплект запчастин 551, 10-30°C, Kvs 3,2-4,2 1
095349 Комплект запчастин 551, 25-45°C, Kvs 3,2-4,2 1
095350 Комплект запчастин 551, 35 - 65 °C, Kvs 3,2 - 4,2 1
092055 Штуцер G ½” x накидна гайка ¾”, ущільнювачі, 2 зворотних клапана 2
092054 Штуцер G ½” x накидна гайка ¾”, ущільнювачі, 1 зворотний клапан 2
092052 Штуцер G ¾” x накидна гайка 1”, ущільнювачі, 1 зворотний клапан 2
092053 Штуцер G ¾” x накидна гайка 1”, ущільнювачі, 2 зворотних клапана 2
092333 Штуцер M 1” x накидна гайка 1¼”, ущільнювачі, 1 зворотний клапан 2
092334 Штуцер G 1” x накидна гайка 1¼”, ущільнювачі, 2 зворотних клапана 2
187310 Ізоляція LK, 551 (Kvs 3,2-4,2) / 552 3
187304 Ізоляція LK, 551 (Kvs 1,3-1,6) 3

Відео
