LK HydronicGroup H/C 125 DN 25

LK HydronicGroup H/C 125 DN 25

  • Повністю ізольований вузол для легкого монтажу
  • Підходить як для систем охолодження, так і для систем опалення
  • Труба з катафорезним покриттям стійка до корозії

LK HydronicGroup H/C 125 DN 25 – це насосна група в зборі, що підходить для системи опалення та охолодження, в яких бажано мати пряму або байпасну подачу. Вона складається з високоефективного циркуляційного н...

Читати далі

LK HydronicGroup H/C 125 DN 25

  • Статті
  • Детальна інформація
  • Документація
  • Відео
  • Запасні Частини І Допоміжні Приладдя

Статті

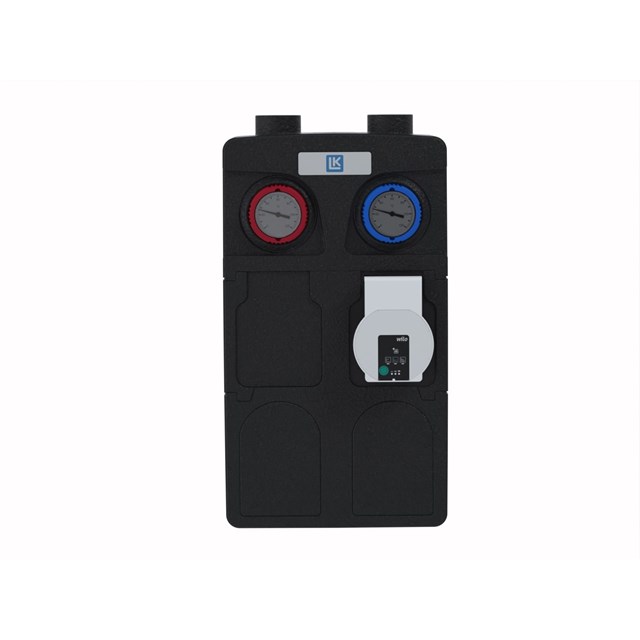

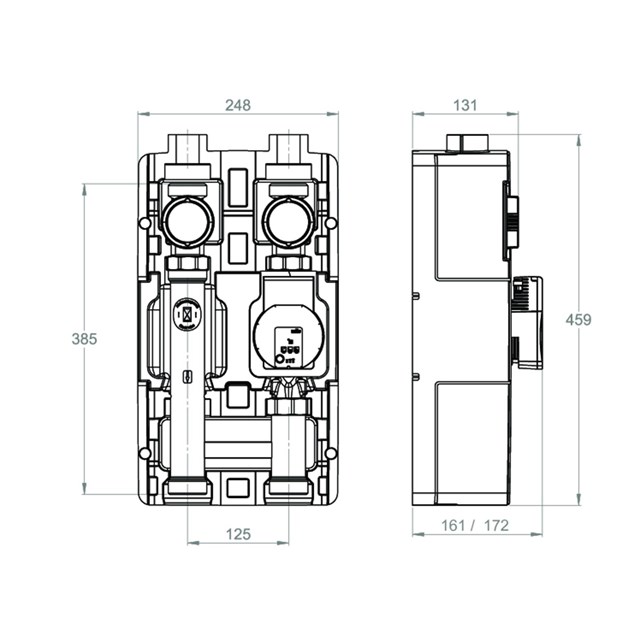

LK 861 H/C 125 DN 25 - Прямою подачею

LK 861 H/C 125 DN 25 - Прямою подачею 2 статті

Артикул Розмір DN Маса, кг Список статей
396427 G 1½" / Rp 1" x G 1½" DN 25 5.1
396428 G 1½" / Rp 1" x G 1½" DN 25 5.3

396427

Розмір G 1½" / Rp 1" x G 1½"
DN DN 25
Маса, кг 5.1
Список статей

396428

Розмір G 1½" / Rp 1" x G 1½"
DN DN 25
Маса, кг 5.3
Список статей

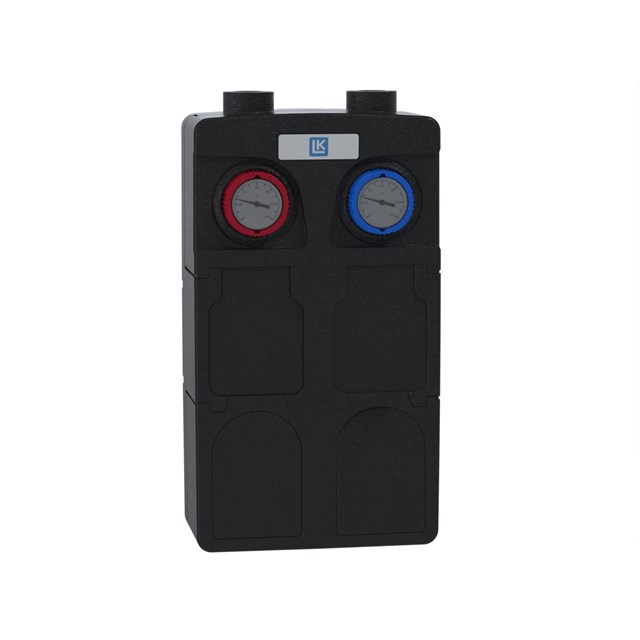

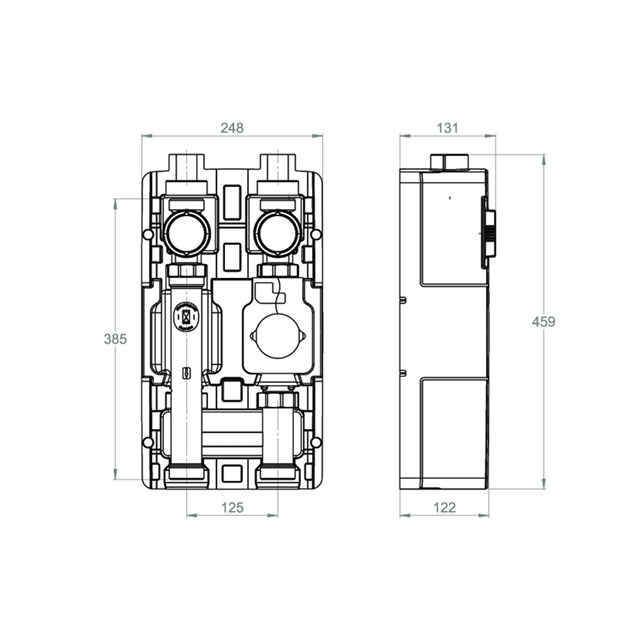

LK 861 H/C 125 DN 25 - Прямою подачею без насоса

LK 861 H/C 125 DN 25 - Прямою подачею без насоса 1 artikel

Артикул Розмір DN Маса, кг Список статей
396200 G 1½" / Rp 1" x G 1½" DN 25 3.3

396200

Розмір G 1½" / Rp 1" x G 1½"
DN DN 25
Маса, кг 3.3
Список статей

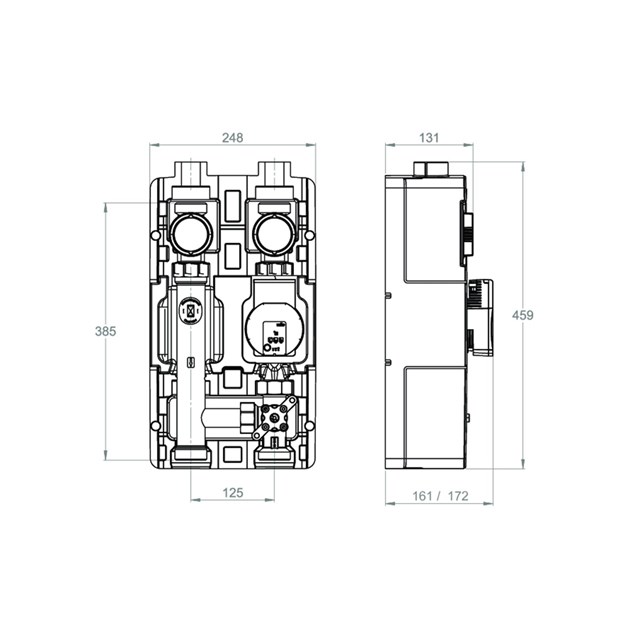

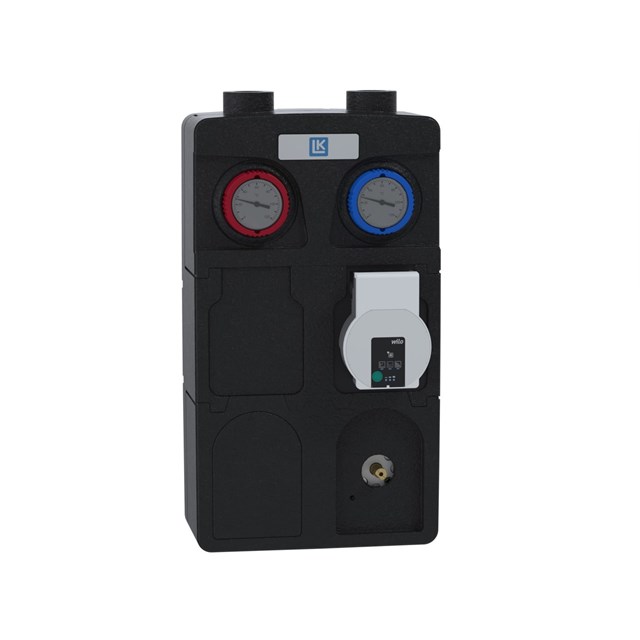

LK 862 H/C 125 DN 25 - Байпасним клапаном

LK 862 H/C 125 DN 25 - Байпасним клапаном 2 статті

Артикул Розмір DN Kvs м³/год Маса, кг Список статей
396425 G 1½" / Rp 1" x G 1½" DN 25 6.3 5.8
396426 G 1½" / Rp 1" x G 1½" DN 25 10.0 5.8

396425

Розмір G 1½" / Rp 1" x G 1½"
DN DN 25
Kvs м³/год 6.3
Маса, кг 5.8
Список статей

396426

Розмір G 1½" / Rp 1" x G 1½"
DN DN 25
Kvs м³/год 10.0
Маса, кг 5.8
Список статей

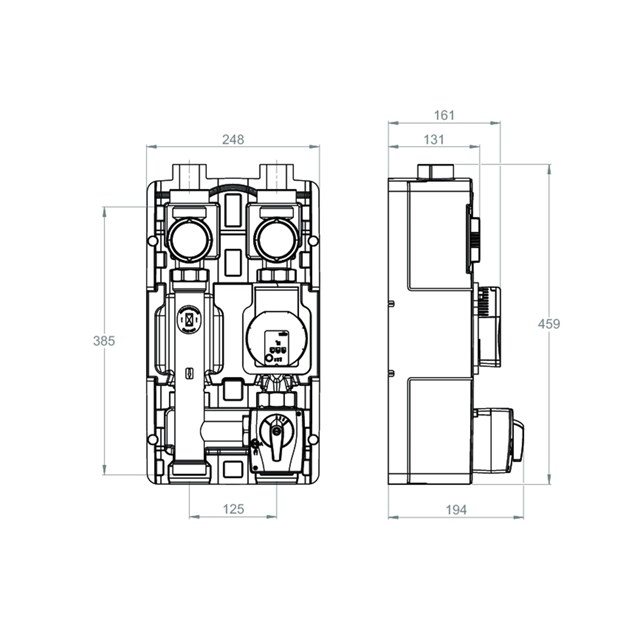

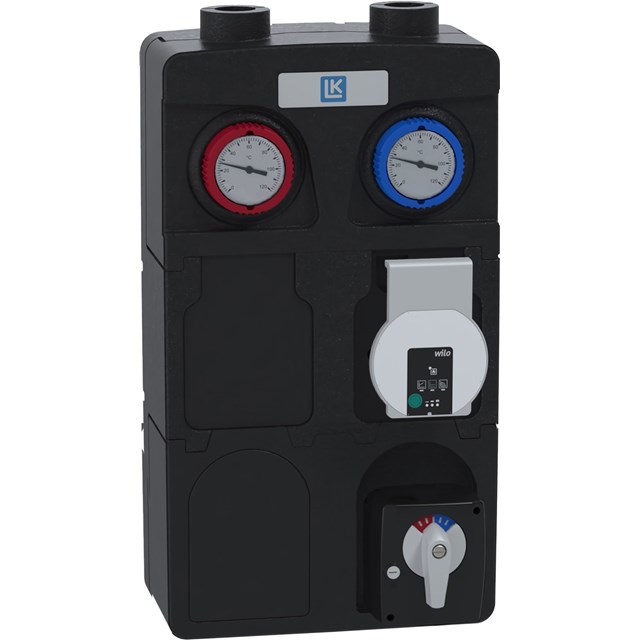

LK 862 H/C 125 DN 25 - Байпасним клапаном з LK 950 Привід клапана

LK 862 H/C 125 DN 25 - Байпасним клапаном з LK 950 Привід клапана 2 статті

Артикул Розмір DN Kvs м³/год Позначення Маса, кг Список статей
396465 G 1½" / Rp 1" x G 1½" DN 25 6.3 180756 LK 950 Привід клапана 6.2
396466 G 1½" / Rp 1" x G 1½" DN 25 10.0 180756 LK 950 Привід клапана 6.2

396465

Розмір G 1½" / Rp 1" x G 1½"
DN DN 25
Kvs м³/год 6.3
Позначення 180756 LK 950 Привід клапана
Маса, кг 6.2
Список статей

396466

Розмір G 1½" / Rp 1" x G 1½"
DN DN 25
Kvs м³/год 10.0
Позначення 180756 LK 950 Привід клапана
Маса, кг 6.2
Список статей

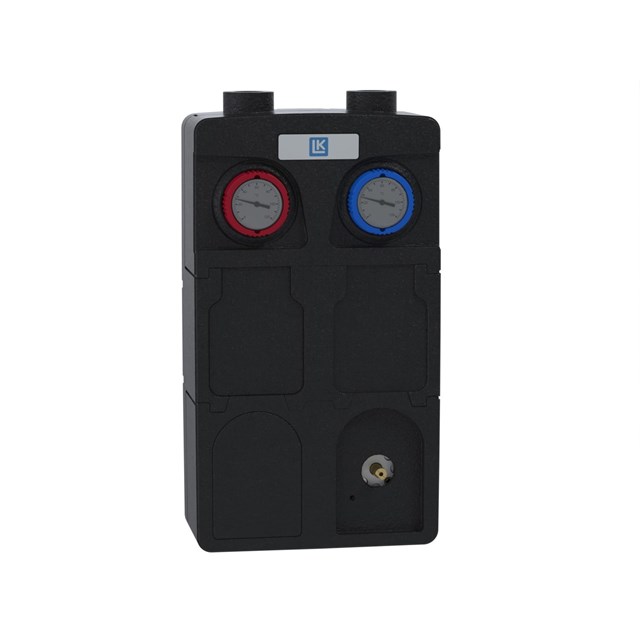

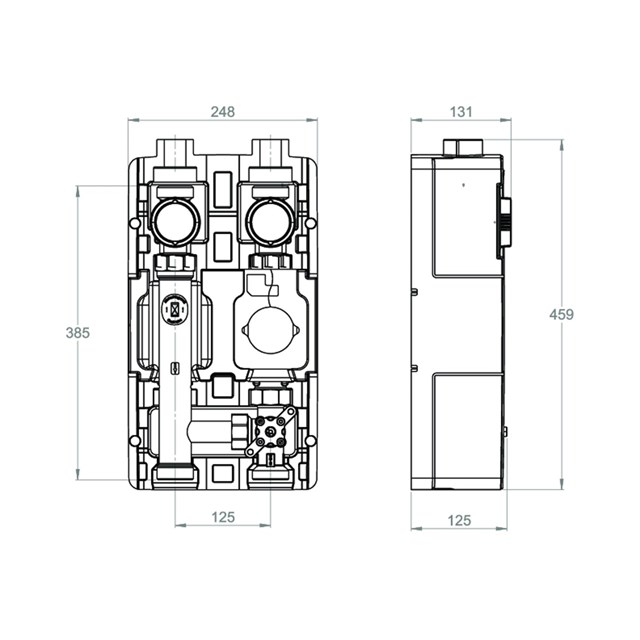

LK 862 H/C 125 DN 25 - Байпасним клапаном, без насоса

LK 862 H/C 125 DN 25 - Байпасним клапаном, без насоса 2 статті

Артикул Розмір DN Kvs м³/год Маса, кг Список статей
396199 G 1½" / Rp 1" x G 1½" DN 25 6.3 4
396424 G 1½" / Rp 1" x G 1½" DN 25 10.0 4

396199

Розмір G 1½" / Rp 1" x G 1½"
DN DN 25
Kvs м³/год 6.3
Маса, кг 4
Список статей

396424

Розмір G 1½" / Rp 1" x G 1½"
DN DN 25
Kvs м³/год 10.0
Маса, кг 4
Список статей

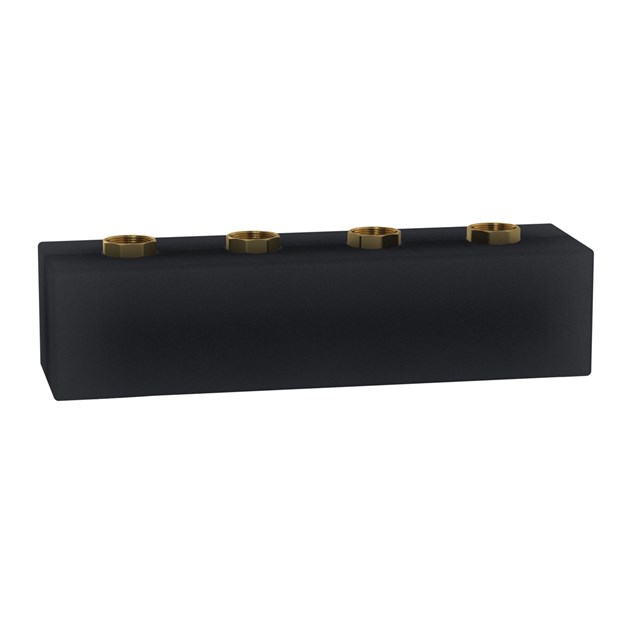

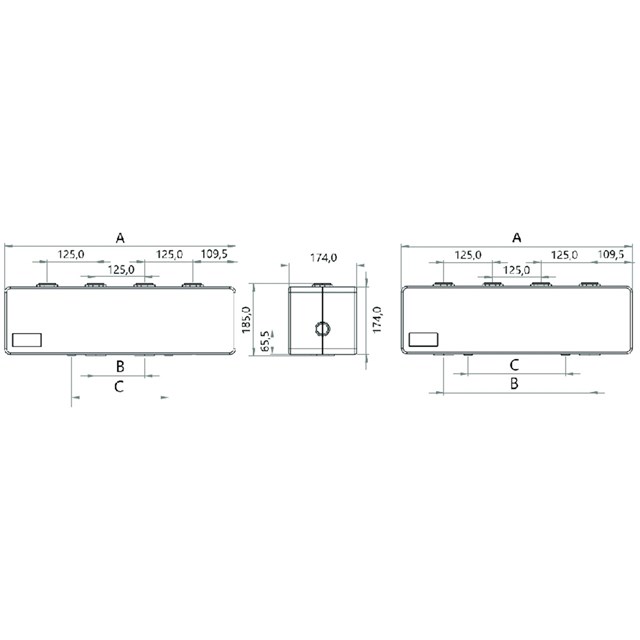

LK 860 H/C 125 DN 25 - розподільчий колектор - Оброблений катафорезом

LK 860 H/C 125 DN 25 - розподільчий колектор - Оброблений катафорезом 7 статті

Артикул Виконання Розмір A мм B мм Позначення Маса, кг C мм Об'ємне креслення Список статей
50802085 Розподільчий колектор, 1 група, з гідравлічним сепаратором G 1½" 294 125 0,4 MPa (4 bar) 2.5
50802086 Розподільчий колектор, 2 групи, без гідравлічного сепаратору G 1½" 594 125 0,4 MPa (4 bar) 6 500
50802087 Розподільчий колектор, 2 група, з гідравлічним сепаратором G 1½" 594 375 0,4 MPa (4 bar) 7 250
50802088 Розподільчий колектор, 3 групи, без гідравлічного сепаратору G 1½" 844 125 0,4 MPa (4 bar) 8 500
50802089 Розподільчий колектор, 3 група, з гідравлічним сепаратором G 1½" 844 625 0,4 MPa (4 bar) 9 500
50802090 Розподільчий колектор, 4 групи, без гідравлічного сепаратору G 1½" 1094 125 0,4 MPa (4 bar) 9 750
50802091 Розподільчий колектор, 4 група, з гідравлічним сепаратором G 1½" 1094 875 0,4 MPa (4 bar) 10 750

50802085

Виконання Розподільчий колектор, 1 група, з гідравлічним сепаратором
Розмір G 1½"
A мм 294
B мм 125
Позначення 0,4 MPa (4 bar)
Маса, кг 2.5
C мм
Об'ємне креслення
Список статей

50802086

Виконання Розподільчий колектор, 2 групи, без гідравлічного сепаратору
Розмір G 1½"
A мм 594
B мм 125
Позначення 0,4 MPa (4 bar)
Маса, кг 6
C мм 500
Об'ємне креслення
Список статей

50802087

Виконання Розподільчий колектор, 2 група, з гідравлічним сепаратором
Розмір G 1½"
A мм 594
B мм 375
Позначення 0,4 MPa (4 bar)
Маса, кг 7
C мм 250
Об'ємне креслення
Список статей

50802088

Виконання Розподільчий колектор, 3 групи, без гідравлічного сепаратору
Розмір G 1½"
A мм 844
B мм 125
Позначення 0,4 MPa (4 bar)
Маса, кг 8
C мм 500
Об'ємне креслення
Список статей

50802089

Виконання Розподільчий колектор, 3 група, з гідравлічним сепаратором
Розмір G 1½"
A мм 844
B мм 625
Позначення 0,4 MPa (4 bar)
Маса, кг 9
C мм 500
Об'ємне креслення
Список статей

50802090

Виконання Розподільчий колектор, 4 групи, без гідравлічного сепаратору
Розмір G 1½"
A мм 1094
B мм 125
Позначення 0,4 MPa (4 bar)
Маса, кг 9
C мм 750
Об'ємне креслення
Список статей

50802091

Виконання Розподільчий колектор, 4 група, з гідравлічним сепаратором
Розмір G 1½"
A мм 1094
B мм 875
Позначення 0,4 MPa (4 bar)
Маса, кг 10
C мм 750
Об'ємне креслення
Список статей

Детальна інформація

Опис продукту

LK HydronicGroup H/C 125 DN 25 – це насосна група в зборі, що підходить для системи опалення та охолодження, в яких бажано мати пряму або байпасну подачу. Вона складається з високоефективного циркуляційного насоса, ізоляції а також двох кульових кранів із термометром. На зворотному трубопроводі вбудовано зворотний клапан. Труба з катафорезним покриттям для захисту від корозії. Під час встановлення LK HydronicGroup H/C 125 DN 25 на колектор LK 860 H/C 125 DN 25 слід використовувати монтажний комплект (арт. № 095515) для запобігання конденсації.

LK 861 H/C 125 DN 25 – насосна група для систем, де бажано мати пряму подачу. Труба з катафорезним покриттям для захисту від корозії.

LK 862 H/C 125 DN 25 – насосна група для систем, де бажано мати байпасну подачу. До комплекту входить триходовий байпасний клапан. Для застосувань у системах охолодження насосну групу LK 862 H/C 125 DN 25 необхідно доповнити виконавчим механізмом, LK 950 або LK SmartComfort, щоб конденсат не проникав в ізоляцію та не утворював іній.

Ізоляція підходить лише для Wilo Para 6 i 8 метрів.

Технічні дані

Напруга: 230 VAC, 50/60 Hz
Потужність споживання: 10-75 Вт залежно від швидкості
насоса
Макс. робочий тиск: 1,0 MPa (10 bar)
Робоча температура: Мін. 5°C / макс. 95 °C
Температура навколишнього середовища: Мін. 5°C / макс. 58 °C
Стандарт різьби: Rp - внутрішня різьба, G - зовнішня різьба
Середовище: Суміш вода-гліколь, макс. 50%
Циркуляційний насос: Wilo Para 25-180/6-43/SC-12, Wilo Para 25-180/8-75/SC-12, EEI ≤ 0,23 (див. технічні характеристики/етикетку насоса для точного значення)
Матеріал, корпус клапана: Латунь EN 12165 CW617N
Матеріал, ізоляція: Поліпропілен із пінним наповнювачем EPP

Додатки

LK HydronicGroup H/C 125 DN 25
LK HydronicGroup H/C 125 DN 25

LK 861 – НАСОСНА ГРУПА З ПРЯМОЮ ПОДАЧЕЮ

LK HydronicGroup H/C 125 DN 25

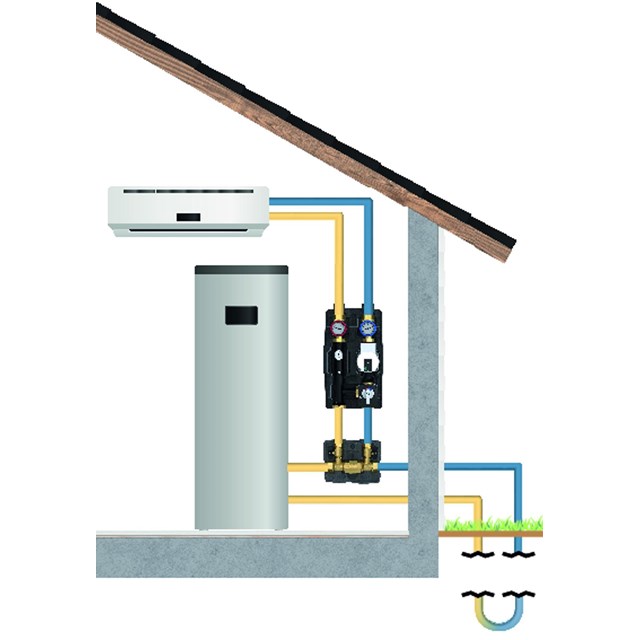

LK 862 Cooling - НАСОСНА ГРУПА З БАЙПАСНИМ КЛАПАНОМ

LK HydronicGroup H/C 125 DN 25

LK 861 ЛІВА - LK 861 ПРАВА

LK HydronicGroup H/C 125 DN 25

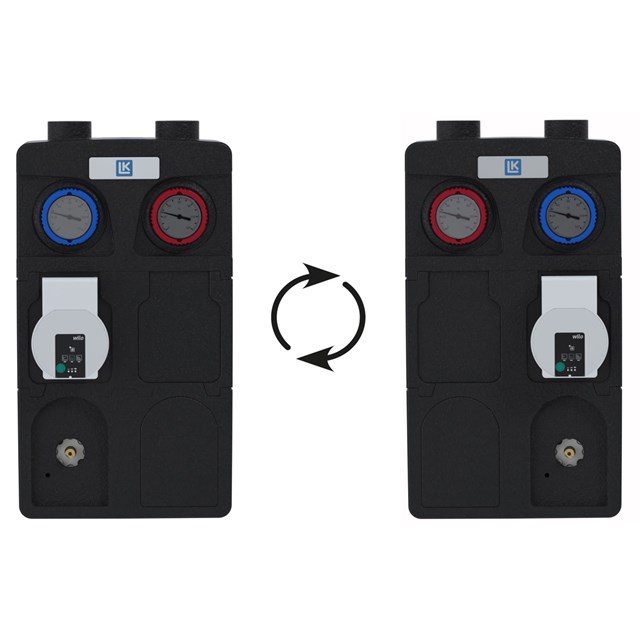

LK 862 ЛІВА - LK 862 ПРАВА

Технічні схеми

LK HydronicGroup H/C 125 DN 25

LK 861 – ХАРАКТЕРИСТИКИ НАСОСА

LK HydronicGroup H/C 125 DN 25

LK 862 – ХАРАКТЕРИСТИКИ НАСОСА

Документація

Паспорти продукції

LK HydronicGroup H/C 125 DN 25

Посібник із використання

861-862 LK HydronicGroup H/C 125 - Instruction_248405

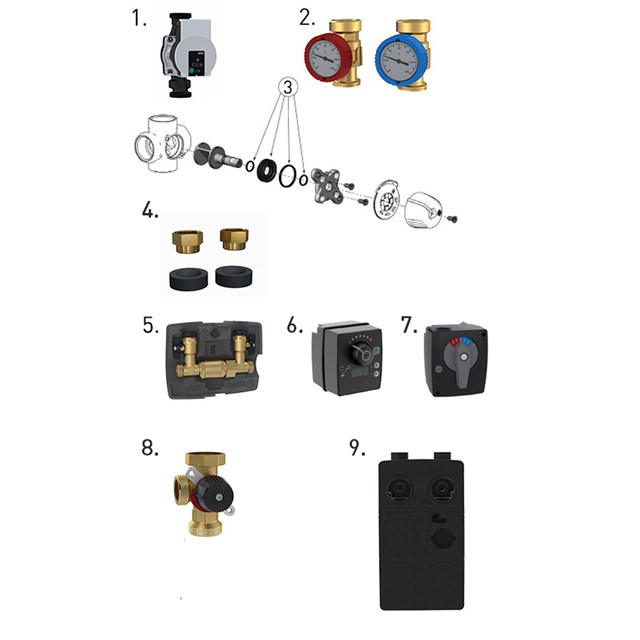

Запасні Частини І Допоміжні Приладдя

Артикул № Артикул Позиція
187322 Wilo Para 25-180/6-43/SC-12 1
187203 Wilo Para 25-180/8-75/SC-12 1
187323 Кульовий кран, синій 2
187324 Кульовий кран, червоний 2
187188 Комплект ущільнювачів 840/841 DN 25 3
095515 Штуцер 4
187963 Ізоляція EPP 9
